লেয়ার-স্ট্র্যান্ডেড এডিএসএস ফাইবার অপটিক ক্যাবল
এডিএসএস ফাইবার অপটিক ক্যাবল

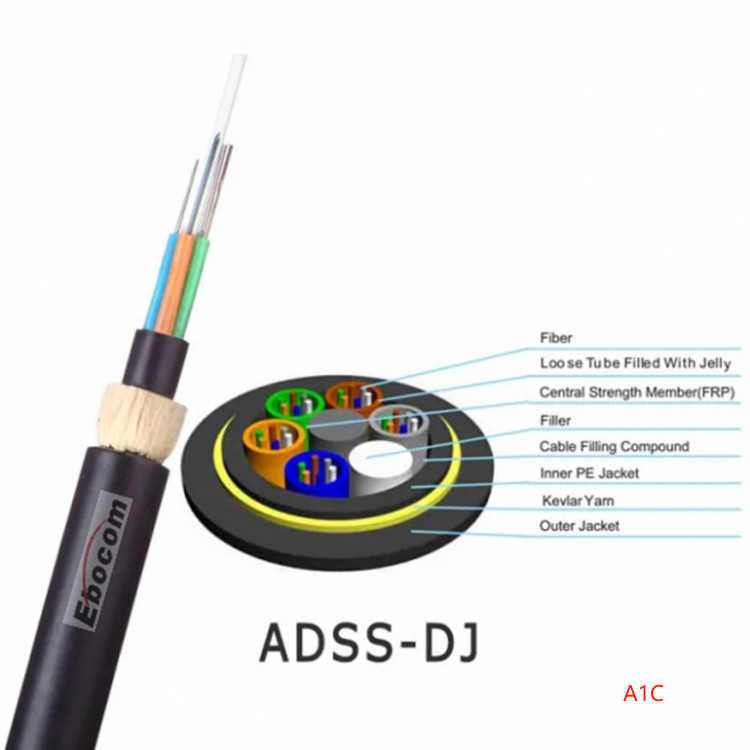

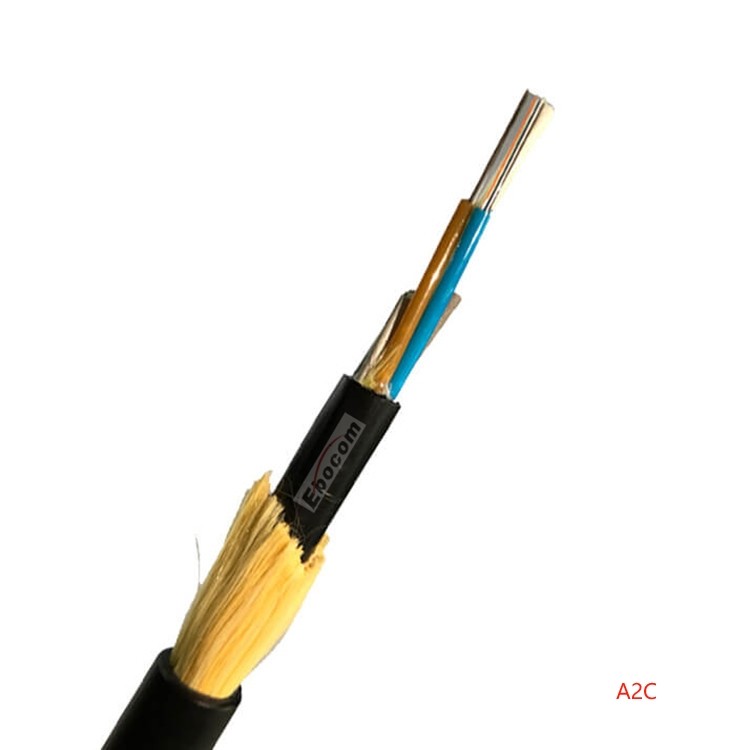

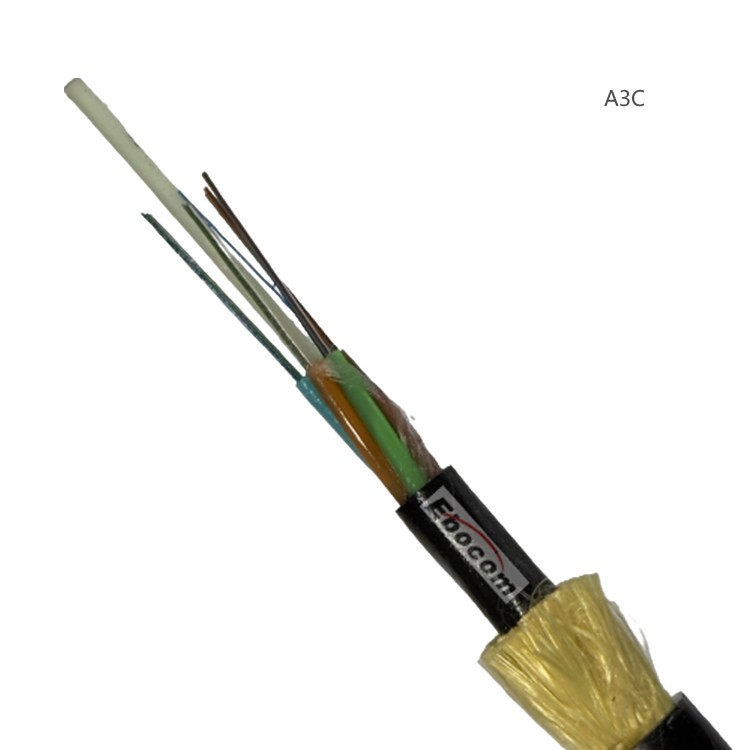

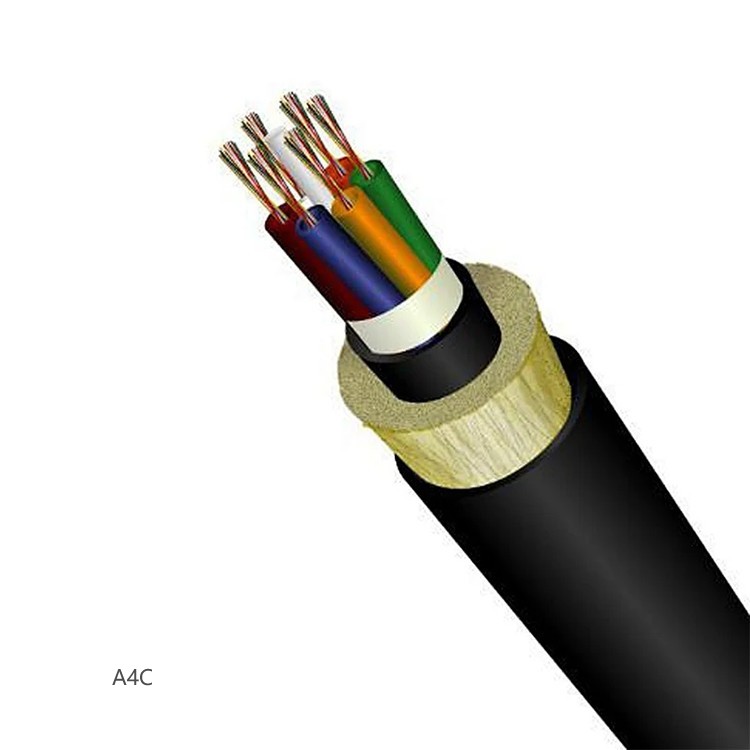

লেয়ার-স্ট্র্যান্ডেড এডিএসএস অপটিক্যাল ক্যাবলে থাকা অপটিক্যাল ফাইবার এবং জল-ব্লকিং মলম একই সময়ে ফাইবারের লস টিউবে যুক্ত করা হয়,এবং তারপর বিভিন্ন loose টিউব কেন্দ্রীয় শক্তি সদস্য (সাধারণত FRP) উপর ঘূর্ণিত হয়অরামাইড গার্ন, অবশেষে পিই বা এটি গহ্বর এক্সট্রুড।এই কাঠামোর এডিএসএস ফাইবার অপটিক ক্যাবল লস টিউব এবং কেন্দ্রীয় শক্তি সদস্যের ভরাট মলম সম্পূর্ণরূপে একসঙ্গে বাঁকা হয় তার জলরোধী কর্মক্ষমতা নিশ্চিত করার জন্য, এবং বিভিন্ন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন বিরোধী পার্শ্বীয় চাপ ব্যবস্থা আছে।
এডিএসএস ফাইবার অপটিক ক্যাবলের বৈশিষ্ট্য:
- এডিএসএস ফাইবার অপটিক ক্যাবল পাওয়ার ছাড়াই স্থাপন করা যেতে পারে;
- হালকা ওজন, ছোট ক্যাবল ব্যাসার্ধ, টাওয়ারের উপর ছোট লোড;
- বড় স্প্যান, 1200 মিটার পর্যন্ত;
- ইলেকট্রিক ক্ষয় প্রতিরোধের জন্য একটি ভাল polyethylene sheath গ্রহণ করুন;
- নন-মেটাল কাঠামো, বজ্রপাত প্রতিরোধক;
- আমদানিকৃত আরামাইড ফাইবার, উত্তেজনা এবং তাপমাত্রা পারফরম্যান্সের জন্য উপযুক্ত, উত্তরের খারাপ আবহাওয়ার জন্য উপযুক্ত;
- দীর্ঘ জীবন, সেবা জীবন 30 বছর পর্যন্ত পৌঁছতে পারে।
একাধিক পেষণ পদ্ধতিঃ
বিভিন্ন অনুষ্ঠানের জন্য উপযুক্ত যেমন ওভারহেড, সরাসরি কবর, পাইপলাইন, পানির নীচে ইত্যাদি, অতিরিক্ত দৈর্ঘ্য আরও ভালভাবে নিয়ন্ত্রিত হয় এবং কোরগুলির সংখ্যা বড়।
যান্ত্রিক পারফরম্যান্স:
| পয়েন্ট | ইউনিট | স্পেসিফিকেশন | ||||||||||||
| ফাইবারের সংখ্যা | ৪-৮ | ১০-১৮ | ১৪-২৪ | ৩৮ থেকে ৪৮ | ৩৮ থেকে ৪৮ | ৫০-৬০ | ৬২-৭২ | ৭৪-৮৪ | ৮৬-৯৬ | ৯৮-১০৮ | ১১০-১২০ | ১২২-১৩২ | ১২৪-১৪৪ | |
| ক্যাবলের ওজন | কেজি/কিমি | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| স্প্যান | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| ইডিএস | কেএন | 1.5 | ||||||||||||
| এমএটি | কেএন | 4 | ||||||||||||
| আরটিএস | কেএন | 10 | ||||||||||||
| ন্যূনতম বাঁক ব্যাসার্ধ (ডাইনামিক) | মিমি | ২০ ডি | ||||||||||||
| ন্যূনতম বন্ডিং ব্যাসার্ধ (স্ট্যাটিক) | মিমি | ১০ ডি | ||||||||||||
| প্রসার্য শক্তি ইনস্টল করা | এন | 1350 | ||||||||||||
| অপারেটিং তাপমাত্রা | °C | -৪০ ~ +৭০ | ||||||||||||
| সংরক্ষণ তাপমাত্রা | °C | -৪০ ~ +৬০ | ||||||||||||
| ইনস্টলেশন তাপমাত্রা | °C | 15 | ||||||||||||
| বাতাসের গতি নির্ধারণ করা | m/s | 0 | ||||||||||||
| তাপমাত্রা সর্বোচ্চ। বাতাসের গতি | °C | 5 | ||||||||||||
| বায়ুর গতি সর্বোচ্চ | m/s | 25 | ||||||||||||
| তাপমাত্রা সর্বোচ্চ। বরফ | °C | -৫ | ||||||||||||
| বায়ুর গতি সর্বোচ্চ। | m/s | 10 | ||||||||||||
| বরফের আবরণের বেধ | মিমি | 5 | ||||||||||||
| স্যাগ ইনস্টল করা | % | 1.86 | ||||||||||||
ক্যাবল প্যারামিটার:
| পয়েন্ট | স্পেসিফিকেশন | |||||||||||||
| ফাইবার গণনা | ৪-৮ | ১০-১৮ | ১৪-২৪ | ৩৮ থেকে ৪৮ | ৩৮ থেকে ৪৮ | ৫০-৬০ | ৬২-৭২ | ৭৪-৮৪ | ৮৬-৯৬ | ৯৮-১০৮ | ১১০-১২০ | ১২২-১৩২ | ১২৪-১৪৪ | |
| ফ্রি টিউব সংখ্যা | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| ফিলার সংখ্যা | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| রঙিন লেপ ফাইবার | বাইরের ব্যাসার্ধ | 245±10μm | ||||||||||||
| রঙ | নীল, কমলা, সবুজ, বাদামী, ধূসর, সাদা, লাল, কালো, হলুদ, বেগুনি, গোলাপী, তুর্কি | |||||||||||||
| | বাইরের ব্যাসার্ধ | 2.0±0.1 মিমি | ||||||||||||
| উপাদান | পিবিটি | |||||||||||||
| রঙ | নীল, কমলা, সবুজ, বাদামী, ধূসর, সাদা, লাল, কালো, হলুদ, বেগুনি, গোলাপী, তুর্কি | |||||||||||||
| ভরাট মিশ্রণ (টিউব) | থিক্সোট্রপিক জেল | |||||||||||||
| | কেন্দ্র শক্তি সদস্য উপাদান | FRP | ||||||||||||
| কেন্দ্রীয় শক্তি সদস্যের ব্যাসার্ধ | 2.২ মিমি২ | |||||||||||||
| অ্যারামাইড যন্ত্র | ||||||||||||||
| অ্যারামাইড যন্ত্রাংশ | 4.6 মিমি2 | |||||||||||||
| পানি বন্ধ করা | জল প্রতিরোধী টেপ/ জল শোষণযোগ্য উপাদান | |||||||||||||
| | বেধ | 2.0 মিমি | ||||||||||||
| ব্যাসার্ধ | 9.5 মিমি | 9.5 মিমি | 9.5 মিমি | 9.8 মিমি | 9.8 মিমি | ১০ মিমি | 10.5 মিমি | 11.5 মিমি | ১২ মিমি | 12.5 মিমি | 13.5 মিমি | ১৪ মিমি | 14.5 মিমি | |
| উপাদান | PE/AT | |||||||||||||
| রঙ | কালো | |||||||||||||
