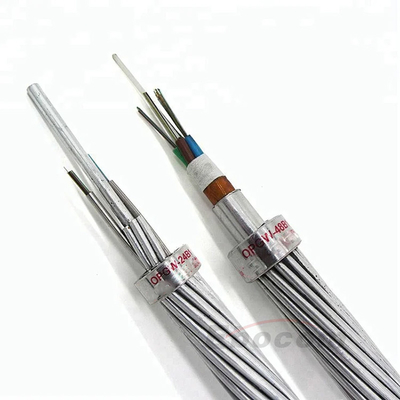

OPGW-48B1-100 118.8;66.2 গ্রাউন্ড ওয়্যার ক্যাবল 48 72 288 কোর টাওয়ার কমিউনি অবকাঠামোর জন্য

পণ্যের বর্ণনাঃ

অপটিক্যাল গ্রাউন্ড ওয়্যার(এছাড়াও একটিওপিজিডব্লিউঅথবা, আইইইই মানদণ্ডে, একটিঅপটিক্যাল ফাইবার কম্পোজিটওভারহেড গ্রাউন্ড ওয়্যার) একটি ক্যাবল যা ব্যবহার করা হয়উড়ন্ত বিদ্যুৎ লাইন. এই ধরনের তারেরগ্রাউন্ডিংএবংটেলিযোগাযোগ. একটি OPGW তারের এক বা একাধিক সঙ্গে একটি নলাকার কাঠামো রয়েছেঅপটিক্যাল ফাইবারতাদের চারপাশে থাকবে প ্ রস ্ তুত-প ্ রস ্ তুত,ইস্পাতএবংঅ্যালুমিনিয়াম তারের. OPGW তারের উচ্চ ভোল্টেজ টপস মধ্যে চালানো হয়বিদ্যুৎ পাইলন.পরিবাহীতারের একটি অংশ সংলগ্ন টাওয়ারগুলিকে সংযুক্ত করার জন্য কাজ করেমাটির মাটি, এবং ঢালাইউচ্চ-ভোল্টেজকন্ডাক্টরবজ্রপাতস্ট্রাইকঃ ক্যাবলের ভিতরে থাকা অপটিক্যাল ফাইবারগুলি উচ্চ গতির ডেটা ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে, ইলেকট্রিকাল ইউটিলিটির নিজস্ব সুরক্ষা এবং ট্রান্সমিশন লাইনের নিয়ন্ত্রণের উদ্দেশ্যে,ইউটিলিটির নিজস্ব কণ্ঠস্বর এবংতথ্য যোগাযোগ, অথবা শহরগুলির মধ্যে উচ্চ গতির ফাইবার ইন্টারকানেকশন হিসাবে কাজ করার জন্য তৃতীয় পক্ষের কাছে ভাড়া দেওয়া বা বিক্রি করা যেতে পারে

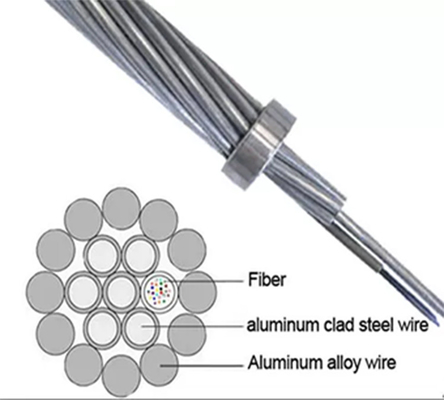

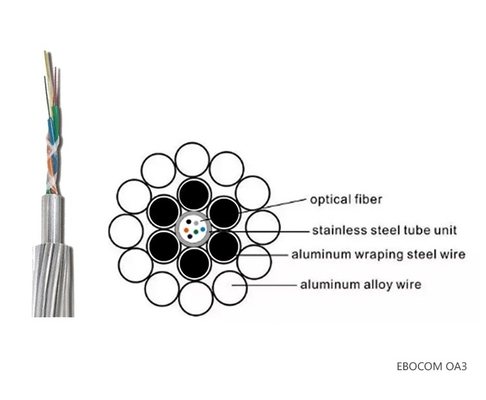

বিভিন্ন ধরণের ওপিজিডব্লিউ তৈরি করা হয়। এক ধরণের মধ্যে 8 থেকে 48 টি গ্লাস অপটিক্যাল ফাইবার একটি প্লাস্টিকের টিউবে স্থাপন করা হয়। টিউবটি একটি স্টেইনলেস স্টিল, অ্যালুমিনিয়াম,অথবা অ্যালুমিনিয়াম লেপা ইস্পাত নল, গ্লাস ফাইবারের উপর চাপ এড়ানোর জন্য ফাইবারের কিছু লস দৈর্ঘ্যের অনুমতি দেওয়া হয়।ফাইবার ইউনিটকে জল থেকে রক্ষা করতে এবং ইস্পাত টিউবকে জারা থেকে রক্ষা করতে বাফার টিউবগুলি গ্রীস দিয়ে ভরা হয়ক্যাবলের ফাঁকগুলি গ্রীস দিয়ে ভরা হয়। টিউবটি অ্যালুমিনিয়াম, অ্যালুমিনিয়াম খাদ বা ইস্পাত স্ট্র্যান্ডের সাথে ক্যাবলে আটকে থাকে, এসিএসআর ক্যাবলের মতো। ইস্পাত স্ট্র্যান্ডগুলি শক্তি সরবরাহ করে,এবং অ্যালুমিনিয়াম স্ট্র্যান্ডগুলি বৈদ্যুতিক পরিবাহিতা প্রদান করে। খুব বড় ফাইবার গণনার জন্য, এক ক্যাবলে ১৪৪ টি পর্যন্ত ফাইবার, একাধিক টিউব ব্যবহার করা হয়।

অন্যান্য প্রকারের অ্যালুমিনিয়াম রডের বাইরে বেশ কয়েকটি স্পাইরাল গর্ত রয়েছে, যার মধ্যে বাফার টিউবগুলিতে ফাইবার স্থাপন করা হয়। ফাইবার ইউনিটটি প্লাস্টিক বা ইস্পাত টেপ দিয়ে আচ্ছাদিত হয়,এবং পুরো অ্যালুমিনিয়াম এবং ইস্পাত strands সঙ্গে বেষ্টিত.

পৃথক ফাইবারগুলি "লস বাফার" টিউবগুলিতে থাকতে পারে, যেখানে টিউবের অভ্যন্তরীণ ব্যাসার্ধ ফাইবারের বাইরের ব্যাসার্ধের চেয়ে বড়,অথবা "ঠান্ডা বাফারযুক্ত" হতে পারে যেখানে প্লাস্টিকের বাফারটি সরাসরি গ্লাসের উপর আবৃত থাকে. ওপিজিডব্লিউ এর জন্য ফাইবারগুলি হলএকক মোড টাইপ।

প্রধান বৈশিষ্ট্যঃ

1. উচ্চদীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য ক্লাস এ উপাদান ব্যবহার করে মানের মানের নকশা, পরীক্ষা এবং উত্পাদন;

2. সহজ রক্ষণাবেক্ষণ, সহজ লাইন স্প্যান, এর যান্ত্রিক বৈশিষ্ট্য বড় লাইন স্প্যান পূরণ করতে পারেন; OPGW এর বাইরের স্তরটি ধাতু-বিন্যস্ত, যা উচ্চ ভোল্টেজ ক্ষয় এবং অবনতির উপর কোন প্রভাব ফেলে না;
3. ওপিজিডব্লিউ নির্মাণে বিদ্যুৎ বিচ্ছিন্নতা থাকতে হবে, যার ফলে আরও বেশি ক্ষতি হবে, তাই ১১০ কেভি এর বেশি উচ্চ ভোল্টেজ লাইন নির্মাণে ওপিজিডব্লিউ ব্যবহার করতে হবে;
4. ওপিজিডব্লিউ ক্যাবল মূলত ৫০০ কেভি, ২২০ কেভি এবং ১১০ কেভি ৩৫ কেভি লাইনের জন্য ব্যবহৃত হয়, যা বিদ্যুৎ ব্যর্থতা, সুরক্ষা এবং অন্যান্য কারণের কারণে সীমাবদ্ধ, বেশিরভাগ নতুন লাইনের জন্য ব্যবহৃত হয়;
5সিলড স্টেইনলেস স্টিল টিউব অপটিক্যাল ফাইবারের জন্য চমৎকার আর্দ্রতা এবং চরম পরিবেশগত সুরক্ষা প্রদান করে।

কাঠামো ও প্রযুক্তিগত বৈশিষ্ট্যঃ
